Водотрубные паровые котлы
4–120 т/ч

Промышленные паровые котлы
на газе и жидком топливе

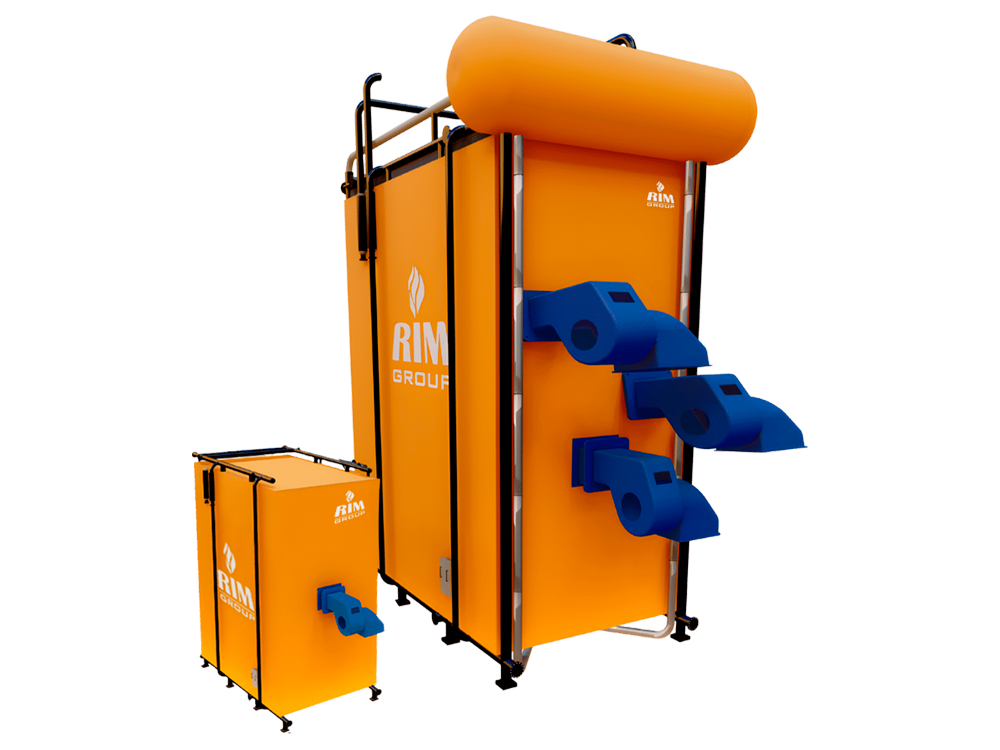

Котлы водотрубные паровые от от 4 до 120 т/ч

Описание водотрубных паровых котлов (4–120 т/ч)

Водотрубные паровые котлы с паропроизводительностью от 4 до 120 т/ч предназначены для промышленной выработки пара в энергетике, нефтехимии, целлюлозно-бумажной и пищевой промышленности, на ТЭЦ и в системах теплофикации. В водотрубных котлах вода и пароводяная смесь движутся внутри труб, а продукты сгорания — снаружи, что обеспечивает высокую интенсивность теплообмена и возможность достижения высоких давлений и производительности.

Водотрубные паровые котлы 4–120 т/ч — профессиональное решение для объектов, требующих надёжной и эффективной выработки пара в указанном диапазоне производительности.

Технические характеристики

Водотрубные паровые котлы с паропроизводительностью от 4 до 120 т/ч. Рабочее давление 1,6–5,0 МПа, температура пара 250–470°C. КПД котла 94,5%. Водотрубная схема: вода и пароводяная смесь движутся внутри труб, продукты сгорания — снаружи, что обеспечивает высокую интенсивность теплообмена и возможность высоких давлений и производительности.

Топливо и горелки

Котлы работают на газе, мазуте или с комбинированными горелками в зависимости от комплектации. Электропитание систем управления и вспомогательного оборудования — 380/50/3 В.

Преимущества водотрубной схемы

По сравнению с жаротрубными котлами водотрубные допускают более высокие давления и производительности, быстрее выходят на режим и лучше приспособлены к переменным нагрузкам. Конструкция обеспечивает высокую безопасность и соответствие нормам промышленной безопасности.

Область применения

Теплоэлектроцентрали (ТЭЦ): выработка пара для турбин и теплофикации;
Промышленные предприятия: технологический пар для производственных процессов;
Нефтегазовая отрасль: пар для подготовки нефти и технологических установок;
Целлюлозно-бумажная и пищевая промышленность: пар для сушки, варки, стерилизации;
Городская инфраструктура: централизованное теплоснабжение и ГВС.

Модельный ряд

Паропроизводительность от 4 до 120 т/ч: 4, 6, 10, 20, 25, 30, 40, 50, 60, 80, 100, 120 т/ч. Масса котлов — от 14 до 187 т в зависимости от производительности. Все модели на рабочее давление 1,6–5,0 МПа и температуру пара 250–470°C.

Модели и характеристики

Модель	Паропроизв., т/ч	Рабочее давление	Температура пара	КПД, %	Вес, т	Подробнее
Паровой котёл 4 т/ч	4	1,6–5,0 МПа	250–470°C	94,5	14	Подробнее
Паровой котёл 6 т/ч	6	1,6–5,0 МПа	250–470°C	94,5	20	Подробнее
Паровой котёл 10 т/ч	10	1,6–5,0 МПа	250–470°C	94,5	40	Подробнее
Паровой котёл 20 т/ч	20	1,6–5,0 МПа	250–470°C	94,5	55	Подробнее
Паровой котёл 25 т/ч	25	1,6–5,0 МПа	250–470°C	94,5	60	Подробнее
Паровой котёл 30 т/ч	30	1,6–5,0 МПа	250–470°C	94,5	66	Подробнее
Паровой котёл 40 т/ч	40	1,6–5,0 МПа	250–470°C	94,5	83	Подробнее
Паровой котёл 50 т/ч	50	1,6–5,0 МПа	250–470°C	94,5	98	Подробнее
Паровой котёл 60 т/ч	60	1,6–5,0 МПа	250–470°C	94,5	110	Подробнее
Паровой котёл 80 т/ч	80	1,6–5,0 МПа	250–470°C	94,5	135	Подробнее
Паровой котёл 100 т/ч	100	1,6–5,0 МПа	250–470°C	94,5	158	Подробнее
Паровой котёл 120 т/ч	120	1,6–5,0 МПа	250–470°C	94,5	187	Подробнее

Паспорт и руководство по эксплуатации

[embedpress_pdf]http://teplosnabzhenie-rimgroup.ru/wp-content/uploads/2026/02/2.-pasport-i-rukovodstvo-po-ekspluatatsii-rim-max-12mvt.pdf[/embedpress_pdf]

Как выбрать и установить котлы RIM Group?

При подборе котлов для теплоснабжения учитывайте площадь, тип топлива и бюджет. Наши эксперты помогут рассчитать мощность и интегрировать систему. Установка в блочно-модульных котельных занимает минимум времени, с гарантией 2–5 лет.

Часто задаваемые вопросы

Что представляют собой котлы RIM Group?

Котлы RIM Group — это высокоэффективные отопительные котлы серий RIM и RIM MAX, разработанные по итальянским технологиям. Они предназначены для отопления и горячего водоснабжения жилых, коммерческих и промышленных объектов с мощностью от 15 кВт до 60 МВт и КПД до 97%

Какие типы котлов предлагает RIM Group?

RIM Group предлагает следующие типы котлов:

Водогрейные жаротрубные котлы RIM (29–348 кВт).
Водогрейные твёрдотопливные котлы RIM MAX T (15–5000 кВт).
Водогрейные жаротрубные котлы RIM MAX (70–4500 кВт, включая трёхходовые модели до 12000 кВт).
Водогрейные водотрубные котлы RIM MAX (6000–25000 кВт).
Водогрейные водотрубные котлы RIM MAX-E с экономайзером (6–60 МВт).

Для каких объектов подходят котлы RIM Group?

Котлы подходят для широкого спектра объектов: от частных домов и небольших мастерских (до 140 м²) до крупных промышленных комплексов, складов, торговых центров и жилых комплексов (до 1 200 000 м²).

Какие виды топлива используются в котлах RIM Group?

Котлы универсальны и работают на различных видах топлива:

Природный газ и жидкое топливо (дизель) для жаротрубных и водотрубных котлов.
Твёрдое топливо (уголь, пеллеты, дрова) для котлов RIM MAX T.
Возможна установка комбинированных горелок для гибкости выбора топлива.

Чем отличаются водотрубные котлы от жаротрубных?

Водотрубные котлы (RIM MAX, RIM MAX-E): теплообмен происходит через воду, циркулирующую в трубах, что обеспечивает быстрый нагрев, компактность и меньшую взрывоопасность. Они подходят для крупных объектов.

Жаротрубные котлы (RIM, RIM MAX): горячие газы проходят через трубы, окружённые водой. Они проще в конструкции и подходят для объектов среднего размера.

Что такое экономайзер в котлах RIM MAX-E?

Экономайзер — это устройство, утилизирующее тепло отходящих газов, что повышает КПД котла до 97% и снижает расход топлива. Это делает котлы RIM MAX-E особенно экономичными для крупных объектов.

Требуется ли специальная водоподготовка для котлов?

Водотрубные котлы RIM MAX и RIM MAX-E имеют минимальные требования к качеству воды, что упрощает эксплуатацию. Жаротрубные котлы также устойчивы, но для продления срока службы рекомендуется базовая водоподготовка.

Как управляются котлы RIM Group?

Котлы оснащены микропроцессорными контроллерами для автоматической настройки параметров. Это обеспечивает точное управление, удобство эксплуатации и возможность интеграции с системами диспетчеризации, такими как «RIM SCADA».

Подходят ли котлы для модернизации существующих котельных?

Да, котлы RIM MAX и RIM MAX-E универсальны и подходят как для новых систем, так и для замены устаревшего оборудования в стационарных или модульных котельных.

Как обслуживать котлы RIM Group?

Котлы имеют увеличенный межсервисный интервал и продуманную конструкцию (например, удобный отсек для очистки золы в RIM MAX T). Это снижает затраты на обслуживание. Компания также предоставляет обучение персонала и техническую поддержку.

Соответствуют ли котлы экологическим стандартам?

Да, котлы RIM Group, особенно модели RIM MAX-E, минимизируют выбросы за счёт полного сгорания топлива и экономайзера, соответствуя строгим экологическим стандартам.

Как выбрать подходящий котёл?

Выбор зависит от площади объекта, типа топлива, бюджета и требований к автоматизации. Свяжитесь с нашими специалистами через сайт http://teplosnabzhenie-rimgroup.ru/teplosnabzenie/kotly/ для консультации и подбора оптимальной модели.

Какие гарантии предоставляет RIM Group?

RIM Group предоставляет гарантию на котлы до 5 лет, а также техническую поддержку 24/7 и обучение персонала.

Как заказать котёл RIM Group?

Свяжитесь с нами через сайт или по телефону: 8 800 333 93 83. Наши специалисты помогут подобрать котёл, рассчитать стоимость и организовать доставку и установку.
